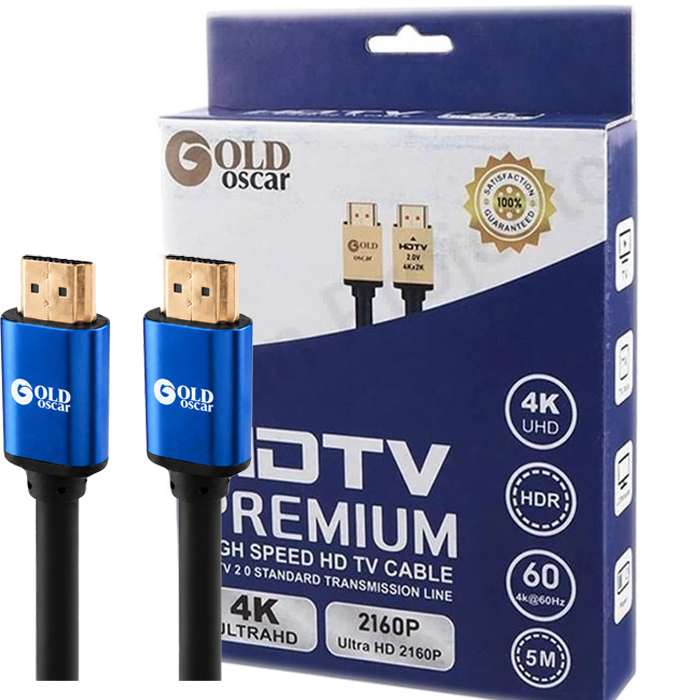

کابل 10 متری HDMI 4K10MHDMI CABLE 4K V2.0

کابل 10 متری HDMI 4K با پشتیبانی از کیفیت تصویر 4K، انتقال تصویر و صدای با کیفیت بالا و بدون افت را تضمین می‌کند. این کابل با طول مناسب و ساختار مقاوم، مناسب اتصال دستگاه‌هایی مثل تلویزیون، مانیتور و کنسول بازی است.

1. مقدمه: اهمیت کیفیت سیگنال در کابل‌های بلند (10 متر) برای محتوای 4K/HDR

در دنیای سینمای خانگی و بازی‌های مدرن، محتوای 4K (UHD) به استاندارد اصلی تبدیل شده است. برای بهره‌مندی کامل از رزولوشن 3840×2160 پیکسل، نرخ فریم بالا (مانند 60Hz) و طیف رنگ گسترده (HDR)، نیاز به انتقال حجم عظیمی از داده‌ها از طریق کابل HDMI وجود دارد. در فواصل کوتاه (زیر 3 متر)، کابل‌های HDMI استاندارد به خوبی این کار را انجام می‌دهند. با این حال، زمانی که نیاز به اتصال دستگاه‌ها در فاصله 10 متری باشد – مثلاً بین کنسول بازی یا پخش‌کننده بلوری و تلویزیون یا پروژکتور – چالش‌های فنی به شدت افزایش می‌یابد.

انتقال سیگنال‌های پرسرعت (مانند 18 گیگابیت بر ثانیه برای HDMI 2.0 یا 48 گیگابیت بر ثانیه برای HDMI 2.1) در مسافت‌های طولانی بدون افت کیفیت، مستلزم توجه دقیق به فیزیک سیگنال و کیفیت ساخت کابل است. هدف این راهنما ارائه یک دید جامع برای انتخاب کابل 10 متری است که بتواند عملکرد ایده‌آل 4K و HDR را تضمین کند.

2. چالش‌های فنی کابل 10 متری HDMI 4K: بررسی افت سیگنال (Signal Loss) در مسافت‌های طولانی برای پهنای باند بالا (18Gbps/48Gbps)

کابل‌های مسی سنتی، به دلیل مقاومت داخلی و اثر خازنی، باعث تضعیف (Attenuation) سیگنال می‌شوند. این تضعیف با افزایش طول و فرکانس سیگنال (پهنای باند) رابطه مستقیم دارد.

افت سیگنال (Attenuation):
در کابل‌های 10 متری که باید پهنای باند 18Gbps (مورد نیاز برای 4K@60Hz با 4:4:4 کرومای کامل) را پشتیبانی کنند، سیگنال دریافتی در انتهای کابل ضعیف می‌شود. اگر تضعیف بیش از حد مجاز باشد، فرستنده (Source) و گیرنده (Sink) قادر به حفظ هم‌زمانی دقیق داده‌ها نیستند، که نتیجه آن قطع و وصل شدن تصویر، پیکسل‌های خراب (Artifacts)، یا عدم نمایش تصویر (No Signal) خواهد بود.

فرمول تقریبی تضعیف در فرکانس‌های بالا پیچیده است، اما نکته کلیدی این است که برای کابل‌های مسی استاندارد:

• تا 5 متر: 18Gbps به راحتی پشتیبانی می‌شود.
• بین 7 تا 10 متر: نیاز به کابل با کیفیت ساخت بسیار بالا یا تکنولوژی‌های فعال (Active) است.

برای پهنای باند 48Gbps (مورد نیاز برای 4K@120Hz یا 8K) در 10 متر، کابل‌های مسی استاندارد تقریباً غیرقابل استفاده هستند و استفاده از راهکارهای فیبر نوری ضروری است.

3. استانداردهای حیاتی کابل 10 متری HDMI 4K: تمرکز بر HDMI 2.0b و 2.1. اهمیت پشتیبانی از 4K@60Hz و HDR

HDMI 2.0b (حداکثر پهنای باند 18Gbps):
این استاندارد برای پخش محتوای 4K استاندارد، شامل 4K@60Hz با HDR (مانند دالبی ویژن یا HDR10) کافی است، البته با فرض اینکه نرخ نمونه‌برداری رنگ (Chroma Subsampling) 4:2:0 باشد. اگر دستگاه‌های شما نیاز به 4K@60Hz با کرومای کامل (4:4:4) دارند، 18Gbps مرز بالایی است و در 10 متر، کابل مسی ممکن است دچار مشکل شود.

HDMI 2.1 (حداکثر پهنای باند 48Gbps):
این استاندارد برای قابلیت‌هایی مانند 4K@120Hz، 8K@60Hz و نرخ بیت بسیار بالای HDR ضروری است. در مسافت 10 متر، کابل‌های مسی خالص به سختی قادر به انتقال کامل 48Gbps هستند. بنابراین، کابل‌های 10 متری HDMI 2.1 معمولاً از فناوری فعال استفاده می‌کنند.

نکته حیاتی: همیشه به دنبال عبارت “High Speed Cable with Ethernet” (برای 2.0) یا “Ultra High Speed Cable” (برای 2.1) باشید.

4. راهکار فعال (Active Solution): معرفی و توضیح ضرورت کابل‌های فعال (AOC یا تقویت‌کننده داخلی) برای حفظ کیفیت 4K در 10 متر

در مسافت 10 متر برای محتوای 4K/HDR، اتکای صرف به کابل مسی پسیو (Passive) بسیار پرخطر است. بهترین تضمین کیفیت، استفاده از کابل‌های فعال است:

الف) کابل نوری فعال (Active Optical Cable – AOC):
این کابل‌ها در هر دو سر خود دارای مدارهای الکترونیک کوچک هستند که سیگنال الکتریکی ورودی را به سیگنال نوری تبدیل می‌کنند. سیگنال نوری به راحتی و بدون افت قابل توجه در فواصل طولانی (حتی تا 100 متر) منتقل می‌شود و سپس مجدداً به سیگنال الکتریکی تبدیل می‌گردد.

• مزایا: تضمین کامل پهنای باند کامل 48Gbps (HDMI 2.1) در 10 متر، بسیار نازک و انعطاف‌پذیر.
• معایب: گران‌تر هستند و معمولاً نیاز به یک منبع تغذیه خارجی یا تغذیه از طریق پورت HDMI دارند (که معمولاً خود دستگاه‌ها تأمین می‌کنند).

ب) کابل‌های مسی تقویت شده با اکولایزر (Equalized Copper Cables):
این کابل‌ها دارای یک تراشه تقویت‌کننده (Equalizer) کوچک در یک یا هر دو سر خود هستند. این تراشه سیگنال تضعیف شده را قبل از رسیدن به حد آستانه، بازسازی و تقویت می‌کند.

• مزایا: ارزان‌تر از AOC، معمولاً Plug-and-Play هستند.
• معایب: اغلب فقط تا 18Gbps (HDMI 2.0) را به خوبی تضمین می‌کنند و ممکن است برای 48Gbps کافی نباشند.

توصیه: اگر هدف شما 4K@60Hz یا 4K@120Hz با بهترین کیفیت است، کابل AOC بهترین سرمایه‌گذاری برای فاصله 10 متری است.

5. مشخصات ساختاری: اهمیت شیلدینگ، جنس هادی (مس خالص)، و روکش‌ها برای جلوگیری از تداخل

کیفیت ساخت فیزیکی مستقیماً بر عملکرد الکتریکی کابل تأثیر می‌گذارد:

جنس هادی (Conductor Material):

در کابل‌های ارزان‌تر، ممکن است از مواد ارزان‌تر یا روکش‌های فلزی نامناسب استفاده شود که مقاومت بالاتری دارند و باعث تضعیف بیشتر می‌شوند.

شیلدینگ (Shielding) و محافظت در برابر EMI/RFI:

کابل‌های HDMI داده‌ها را با سرعت‌های بالا منتقل می‌کنند و به شدت مستعد تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) هستند. یک کابل 10 متری با کیفیت باید دارای شیلدینگ چند لایه باشد

6. نتیجه‌گیری: نکات نهایی برای خرید و نصب موفق

برای اطمینان از انتقال سیگنال 4K بدون افت کیفیت در طول 10 متر، این سه گام کلیدی را دنبال کنید:

1. شناسایی نیاز پهنای باند: اگر دستگاه‌های شما 4K@120Hz یا 8K را پشتیبانی می‌کنند، فقط کابل‌های Ultra High Speed (HDMI 2.1) را در نظر بگیرید. برای 4K@60Hz، کابل‌های High Speed با کیفیت بالا ممکن است کار کنند، اما ریسک وجود دارد.
2. انتخاب تکنولوژی فعال: برای 10 متر، اکیداً توصیه می‌شود از کابل‌های AOC (نوری فعال) استفاده کنید تا از عملکرد کامل پهنای باند مطمئن شوید.
3. بررسی دقیق مشخصات:
4. هنگام خرید، به دنبال گواهی‌نامه‌های رسمی (به ویژه برای HDMI 2.1) باشید و اطمینان حاصل کنید که سازنده به وضوح پشتیبانی از 18Gbps یا 48Gbps در آن طول مشخص را تضمین می‌کند.
